QZ41S-1.6 球阀 DN15-DN200
- 品质定做：来图来样定做生产，能满足不同客户、不同等级产品质量的要求；
- 价格合理：高效内部成本控制，减少了开支，让利于客户！
- 交货快捷：生产周期短，效率高，缩短了交货期！
- 销售：0635-8513443
- 手机：138-6957-6934
- 邮箱：996994159@qq.com
产品说明
QZ41S-1.6球阀最高公称压力压力值为1.6MPa，适用温度≤300℃,连接方式为法兰DN25-DN100,阀体材质为：灰铸铁、球墨铸铁、铸钢、不锈钢，互换长度：闸阀，适用介质：蒸汽、天然气、油、氨、水、导热油等。执行标准：GB/T13927-92压力等级标准，是老式球阀的升级换代产品。
产品特点：①公司严把质量关，每一台阀门出厂均经过双重调试，使产品100%合格，也是闸阀的升级换代产品；②厂家自产自销，铸造加工生产一条龙，价格低！；③工艺先进，浇注毛坯-抛丸-钻床，铣床，数控，磨床等加工-装配-试压-出厂；④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。；
主要零件材质
| 零件名称 | 材料 |
|---|---|
| 阀体 | 灰铸铁HT200 |
| 柱塞 | 碳钢不锈钢 |
| 阀杆 | 碳钢不锈钢 |
| 密封圈 | PTFE 碳石墨等 |
| 扳手 | QT450-10 |
返回页首 ⇑
产品外形及结构尺寸
| DN | L | D | D1 | D2 | b | Z-Φd | H | D0 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 180 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 | 3.2 |
| 32 | 200 | 135 | 100 | 78 | 18 | 4-18 | 145 | 160 | 4.8 |
| 40 | 230 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 | 7.4 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 | 11 |
| 65 | 265 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 | 16 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 | 20 |
| 100 | 300 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 | 27 |
返回页首 ⇑
性能规范
| 型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度 | 适用介质 | ||
|---|---|---|---|---|---|---|
| 强度（水） | 密封（水） | 气密封 | ||||
| QZ41S-1.6 | 1.6 | 2.4 | 1.8 | 0.6 |
≤300℃ |
水、蒸汽、油、天然气、氨类 |
返回页首 ⇑

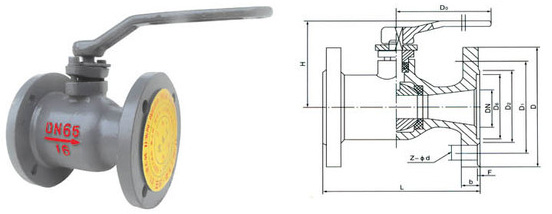

产品外形及结构尺寸示意图
返回页首 ⇑
声明：本文中所有文字、数据、图片均只适用于参考，QZ41S-1.6球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0635-8512015。
