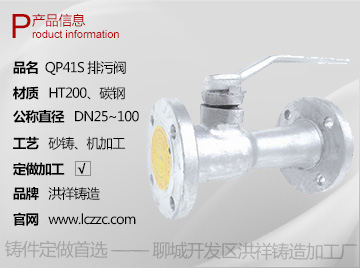

QP41S-1.6 排污阀 DN25-DN100

QP41S-1.6排污阀
  • 品质定做:来图来样定做生产,能满足不同客户、不同等级产品质量的要求;
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:生产周期短,效率高,缩短了交货期!
  • 销售:0635-8513443
  • 手机:138-6957-6934
  • 邮箱:996994159@qq.com


产品说明

QP41S-1.6排污阀适用温度≤300℃,连接方式为法兰DN25-DN100,阀体材质为:灰铸铁、球墨铸铁、铸钢、不锈钢,互换长度:老式排污阀,适用介质:蒸汽、天然气、油、氨、水、导热油等。执行标准:GB/T13927-92压力等级标准,是老式排污阀的升级换代产品。

产品特点:①公司严把质量关,每一台阀门出厂均经过双重调试,使产品100%合格,也是老式排污阀的升级换代产品;②厂家自产自销,铸造加工生产一条龙,价格低!;③工艺先进,浇注毛坯-抛丸-钻床,铣床,数控,磨床等加工-装配-试压-出厂;④零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。;

主要零件材质

QP41S-1.6排污阀主要零件材质
零件名称 材料
QP41S-1.6 QP41S-2.5
阀体 灰铸铁HT200 碳钢
球体 不锈钢
阀杆 不锈钢
密封圈 PTFE 碳石墨等
扳手 QT450-10

返回页首

产品外形及结构尺寸

QP41S-1.6主要外形尺寸和连接尺寸(mm)
DN L D D1 D2 b Z-Φd H D0 重量/kg
25 180 115 85 65 16 4-14 120 160 3.2
32 200 135 100 78 18 4-18 145 160 4.8
40 230 145 110 85 18 4-18 155 250 7.4
50 250 160 125 100 20 4-18 175 300 11
65 265 180 145 120 20 4-18 195 300 16
80 280 195 160 135 22 8-18 225 320 20
100 300 215 180 155 24 8-18 250 320 27

返回页首

性能规范

QP41S-1.6性能规范
型号 公称压力(MPa) 试验压力(MPa) 工作温度 适用介质
强度(水) 密封(水) 气密封
QP41S-1.6 1.6 2.4 1.8 0.6

≤300℃

水、蒸汽、油、天然气、氨类
QP41S-2.5 2.5 4.0 2.8
QP41S-4.0 4.0 6.0 4.4

返回页首

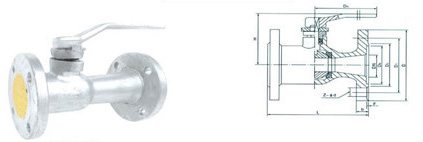

产品外形及结构尺寸示意图

QP41S-1.6排污阀外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,QP41S-1.6排污阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0635-8512015。
