砂型铸造的三种砂型(粘土湿砂型、粘土干砂型、化学硬化砂型)

发布时间:2017-10-22 14:34来源:洪祥铸造加工厂

摘要:洪祥铸造(www.lczzc.com)讲解: 钢、铁和大多数有色合金铸件都可用 砂型铸造 方法获得。由于砂型铸造所用的造型材料价廉易得,铸型制造简便,对铸件的单件生产、成批生产和大量生产均能适应,长期以来,一直是铸造...

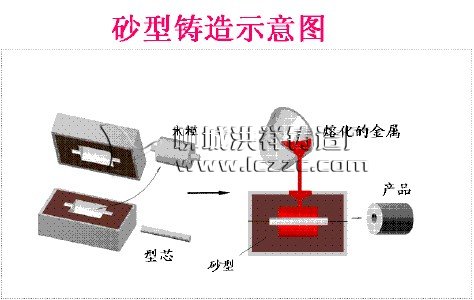

砂型铸造流程示意图

洪祥铸造(www.lczzc.com)讲解: 钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得,铸型制造简便,对铸件的单件生产、成批生产和大量生产均能适应,长期以来,一直是铸造生产中的基本工艺。

砂型铸造所用铸型一般由外砂型和型芯组合而成。为了提高铸件的表面质量,常在砂型和型芯表面刷一层涂料。涂料的主要成分是耐火度高、高温化学稳定性好的粉状材料和粘结剂,另外还加有便于施涂的载体(水或其他溶剂)和各种附加物。

砂型铸造的原料及工艺

砂型制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂。硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。为使制成的砂型和型芯具有一定的强度,在搬运、合型及浇注液态金属时不致变形或损坏,一般要在铸造中加入型砂粘结剂,将松散的砂粒粘结起来成为型砂。应用最广的型砂粘结剂是粘土,也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种。

一、粘土湿砂型

以粘土和适量的水为型砂的主要粘结剂,制成砂型后直接在湿态下合型和浇注。湿型铸造历史悠久,应用较广。湿型砂的强度取决于粘土和水按一定比例混合而成的粘土浆。型砂一经混好即具有一定的强度,经舂实制成砂型后,即可满足合型和浇注的要求。因此型砂中的粘土量和水分是十分重要的工艺因素。

粘土湿砂型铸造的优点是:

①粘土的资源丰富、价格便宜。②使用过的粘土湿砂经适当的砂处理后,绝大部分均可回收再用。③制造铸型的周期短、工效高。④混好的型砂可使用的时间长。⑤砂型舂实以后仍可容受少量变形而不致破坏,对拔模和下芯都非常有利。

缺点是:

①混砂时要将粘稠的粘土浆涂布在砂粒表面上,需要使用有搓揉作用的高功率混砂设备,否则不可能得到质量良好的型砂。②由于型砂混好后即具有相当高的强度,造型时型砂不易流动,难以舂实,手工造型时既费力又需一定的技巧,用机器造型时则设备复杂而庞大。③铸型的刚度不高,铸件的尺寸精度较差。④铸件易于产生冲砂、夹砂、气孔等缺陷。

20世纪初铸造业开始采用辗轮式混砂机混砂,使粘土湿型砂的质量大为改善。新型大功率混砂机可使混砂工作达到高效率、高质量。以震实为主的震击压实式造型机的出现,又显著提高了铸型的紧实度和均匀性。随着对铸件尺寸精度和表面质量要求的提高,又出现了以压实为主的高压造型机。用高压造型机制造粘土湿砂型,不但可使铸件尺寸精度提高,表面质量改善,而且使紧实铸型的动作简化、周期缩短,使造型、合型全工序实现高速化和自动化。气体冲击加压的新型造型机,利用粘土浆的触变性, 可由瞬时施以0.5兆帕的压力而得到非常紧密的铸型。这些进展是粘土湿砂型铸造能适应现代工业要求的重要条件。因而这种传统的工艺方法一直被用来生产大量优质铸件。

二、粘土干砂型

制造这种砂型用的型砂湿态水分略高于湿型用的型砂。砂型制好以后,型腔表面要以耐火涂料,再置于烘炉中烘干,待其冷却后即可合型和浇注。烘干粘土砂型需很长时间,要耗用大量燃料,而且砂型在烘干过程中易产生变形,使铸件精度受到影响。粘土干砂一般用于制造铸钢件和较大的铸铁件。自化学硬化砂得到广泛采用后,干砂型已趋于淘汰。

三、化学硬化砂型

这种砂型所用的型砂称为化学硬化砂。其粘结剂一般都是在硬化剂作用下能发生分聚合进而成为立体结构的物质,常用的有各种合成树脂和水玻璃。化学硬化基本上有3种方式。

①自硬:粘结剂和硬化剂都在混砂时加入。制成砂型或型芯后,粘结剂在硬化剂的作用下发生应而导致砂型或型芯自行硬化。自硬法主要用于造型,但也用于制造较大的型芯或生产批量不大的型芯。

②气雾硬化:混砂时加入粘结剂和其他辅加物,先不加硬化剂。造型或制芯后,吹入气态硬化剂吹入在气态载体中雾化了的液态硬化剂,使其弥散于砂型或型芯中,导致砂型硬化。气雾硬化法主要用于制芯,有时也用于制造小型砂型。

③加热硬化:混砂时加入粘结剂和常温下不起作用的潜硬化剂。制成砂型或型芯后,将其加热,这时潜硬化剂和粘结剂中的某些成分发生反应,生成能使粘结剂硬化的有效硬化剂,从而使砂型或型芯硬化。加热硬化法除用于制造小型薄壳砂型外,主要用于制芯。

化学硬化砂型铸造工艺的特点是:①化学硬化砂型的强度比粘土砂型高得多,而且制成砂型后在硬化到具有相当高的强度后脱膜,不需要修型。因而,铸型能较准确地反映模样的尺寸和轮廓形状,在以后的工艺过程中也不易变形。制得的铸件尺寸精度较高。②由于所用粘结剂和硬化剂的粘度都不高,很易与砂粒混匀,混砂设备结构轻巧、功率小而生产率高,砂处理工作部分可简化。③混好的型砂在硬化之前有很好的流动性,造型时型砂很易舂实,因而不需要庞大而复杂的造型机。④用化学硬化砂造型时,可根据生产要求选用模样材料如木、塑料和金属。⑤化学硬化砂中粘结剂的含量比粘土砂低得多,其中又不存在粉末状辅料,如采用粒相同的原砂,砂粒之间的间隙要比粘土砂大得多。为避免铸造时金属渗入砂粒之间,砂型或型芯表面应涂以质量优良的涂料。⑥用水玻璃作粘结剂的化学硬化砂成本低、使用中工作环境无气味。但这种铸型浇注金属以后型砂不易溃散;用过的旧砂不能直接回收使用,须经再生处理,而水玻璃砂的再生又比较困难。⑦用树脂作粘结剂的化学硬化砂成本较高,但浇注以后铸件易于和型砂分离,铸件清理的工作量减少,而且用过的大部分砂子可再生回收使用。

型芯

为了保证铸件的质量,砂型铸造中所用的型芯一般为干态型芯。根据型芯所用的粘结剂不同,型芯分为粘土砂芯、油砂芯和树脂砂芯几种。粘土砂芯用粘土砂制造的简单的型芯。

油砂芯用干性油或半干性油作粘结剂的芯砂所制作的型芯,应用较广。油类的粘度混好的芯砂流动性好,制芯时很易紧实。但刚制成的型芯强度很低,一般都要用仿形的托芯板承接,然后在200~300℃的烘炉内烘数小时,借空气将油氧化而使其硬化。这种造芯方法的缺点是:型芯在脱模、搬运及烘烤过程中容易变形,导致铸件尺寸精度降低;烘烤时间长,耗能多。

树脂砂芯

用树脂砂制造的各种型芯。型芯在芯盒内硬化后再将其取出,能保证型芯的形状和尺寸的正确。根据硬化方法不同,树脂砂芯的制造一般分为热芯盒制芯和冷芯盒制芯两种方法。①热芯盒法制芯:50年代末期出现。通常以呋喃树脂为芯砂粘结剂,其中还加入潜硬化剂(如氯化铵)。制芯时,使芯盒保持在200~300℃,芯砂射入芯盒中后,氯化铵在较高的温度下与树脂中离甲醛反应生成酸,从而使型芯很快硬化。建立脱模强度约需10~100秒钟。用热芯盒法制芯,型芯的尺寸精度比较高,但工艺装置复杂而昂贵,能耗多,排出有刺激性的气体,工人的劳动条件也很差。②冷芯盒法制芯:60年代末出现。用尿烷树脂作为芯砂粘结剂。用此法制芯时,芯盒不加热,

向其中吹入胺蒸汽几秒钟就可使型芯硬化。这种方法在能源、环境、生产效率等方面均优于热芯盒法。70年代中期又出现吹二氧化硫硬化的呋喃树脂冷芯盒法。其硬化机理完全不同于尿烷冷芯盒法,但工艺方面的特点,如硬化快、型芯强度高等,则与尿烷冷芯盒法大致相同。

(宣言:铸造专栏,聚焦铸造行业的网站)

砂型铸造厂
相关文章
铸造厂十大铸造工艺分类详解,砂型铸造 铸铁件砂型铸造浇注系统设计注意事项 砂型铸造胀砂产生原因及防治方法分析 砂型铸造中对铸件结构设计都有怎样的要 砂型铸造旧砂再生方法分析及砂子分类 砂型铸造工艺流程(砂型铸造的8个基本步
随机推荐
砂型铸造胀砂产生原因及防治方法分析 古代青铜器是怎样铸造出来的?古代铸造 砂型铸造实例之轴承座铸件的造型工艺方 铸造厂铁水浇注的操作要点 压铸模具表面处理新技术 铸造厂熔炼的应急处理
产品推荐

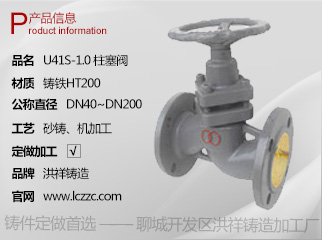

U41S-1.0 柱塞阀

U41S-1.0 柱塞阀

球墨铸铁鱼鳞片炉排

球墨铸铁鱼鳞片炉排

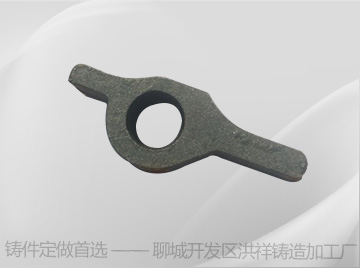

HT250灰口铸铁件定
