砂型铸造需要哪些设备(小型铸造厂入门必看)

发布时间:2017-10-22 15:08来源:admin

摘要:砂型铸造是铸造行业最常见也是最传统的一种铸造工艺,是小型铸造厂家起步优先考虑的铸造方法。今天小编就为大家介绍一下砂型铸造工艺所需要的基础设备和工具都有哪些?按生产流程顺序简单概括来分类,砂型铸造需要:...

  砂型铸造是铸造行业最常见也是最传统的一种铸造工艺,是小型铸造厂家起步优先考虑的铸造方法。今天小编就为大家介绍一下砂型铸造工艺所需要的基础设备和工具都有哪些?按生产流程顺序简单概括来分类,砂型铸造需要:混砂设备、模具制作设备、制芯设备、造型设备、熔化设备、浇注设备、清理设备、铸件加工设备等八类。

  一:混砂设备

  本步骤所需设备:混砂机,所需工具:铁锨、筛子。

  砂型铸造离不开砂土,一种专门的造型土,造型土是可以重复利用的,但是在使用前需要进行用筛子筛一遍,壤土更细,然后还需要用混砂机加入适量黏土混均匀。小型混砂机也就两千那一块。

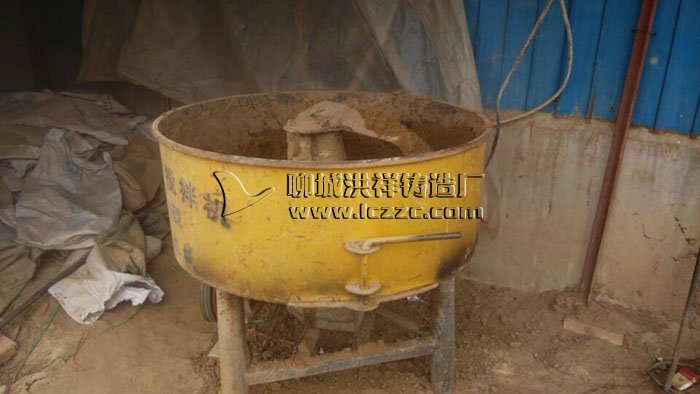

铸造混砂设备混砂机

  混砂机

  二:模具制作设备

  本步骤所需设备:雕刻机,所需材料:木材(木模)、塑料模(专用塑料板材)、金属模(金属块)

  模具要根据客户给的样品或图纸制作,模具的好坏直接影响铸件的外形精准度!在以前传统木模一般由木工手工制作,现在由于雕刻机的推广出现,无论是木模、塑料模、金属模都采用雕刻机。具备雕刻木模和塑料模具能力的小型雕刻机,几千块钱就能买到。如果能雕刻金属的雕刻机就得几万到几十万不等。雕刻机的雕刻的材质范围、精准程度及自动化程度是决定价格的几个主要方面!

铸造用雕刻机

  雕刻机

  三:制芯设备

  本步骤所需设备:烤箱,所需材料:覆膜砂、厚手套

  一些有内腔的铸件往往需要制作型芯(在造型时用到,俗称下芯子),型芯的制作方法较多,常见的有两种。第一,一般先制作模具(往往在第一步制作模具时连同芯模一块制作出来),然后用混砂好的造型土手工制作(有点像造型,俗称打芯子)。第二,使用铝制芯盒,灌入覆膜砂,放入烤箱烧制而成,烤箱可以是铸造专用的也可以自制一个,用铁皮自己焊一个放在炉子上烤,因为芯盒很热所以要带手套。这里小编推荐第二种方法,用覆膜砂烤制的芯子,在浇注时浇注时不宜“枪火”,而且铸件内腔表面也比较光洁。

烤制好的型芯

  烤制好的型芯

  四:造型设备

  本步骤所需设备:造型机,所需工具:沙箱、底板、刮板、铁锨、蘸水笔、开浇口用的V型铁片、毛刷、气孔针等

  造型是砂型铸造中最累最关键的步骤也是最具行业特色的一个工序,以前造型工都是使用纯人工造型,现在大多采用造型机,大大减轻了造型工的劳动量。造型时使用的工具比较多,包扩沙箱、底板、刮板、铁锨、蘸水笔、开浇口用的V型铁片、毛刷、气孔针等。大部分都是造型工根据自己习惯自制的小工具。总之造好型就行!

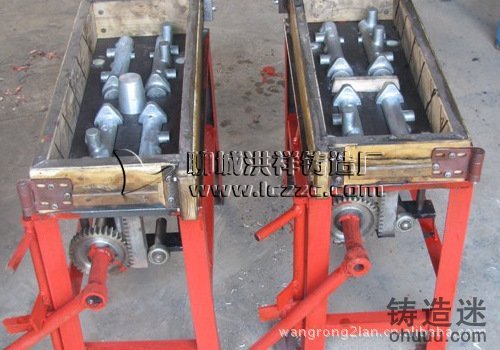

造型机

  造型机

造型工具

  造型工具

  五:熔化设备

  本步骤所需设备:电炉、变压器,所需材料:铁铝铜等原材料、锡铁(配料)

  这一步的主要目的就是将铁融化成铁水,难点就是配料和控制铁水的温度。因为冲天炉已经被基本取缔,所以不管大厂小厂,大部分使用电炉作为融炼设备。电炉有大有小,价格差距较大,小型200公斤的在一两万,大型的甚至几十万上百万。而且电炉需要申请专门的变压器,变压器设备需要自己买,另外使用变压器需向当地电局申请,申请费用不尽一致。小型铸造厂置办起来几十万吧至少。其中申请费用占一半。

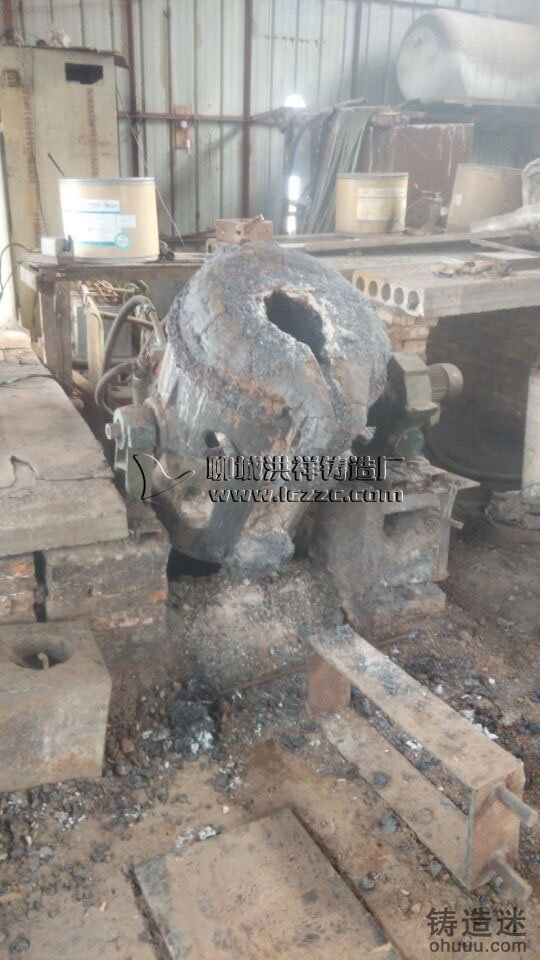

小型200公斤小型电炉

  小型200公斤小型电炉

  六:浇注设备

  本步骤所需设备:铁水包、航吊。

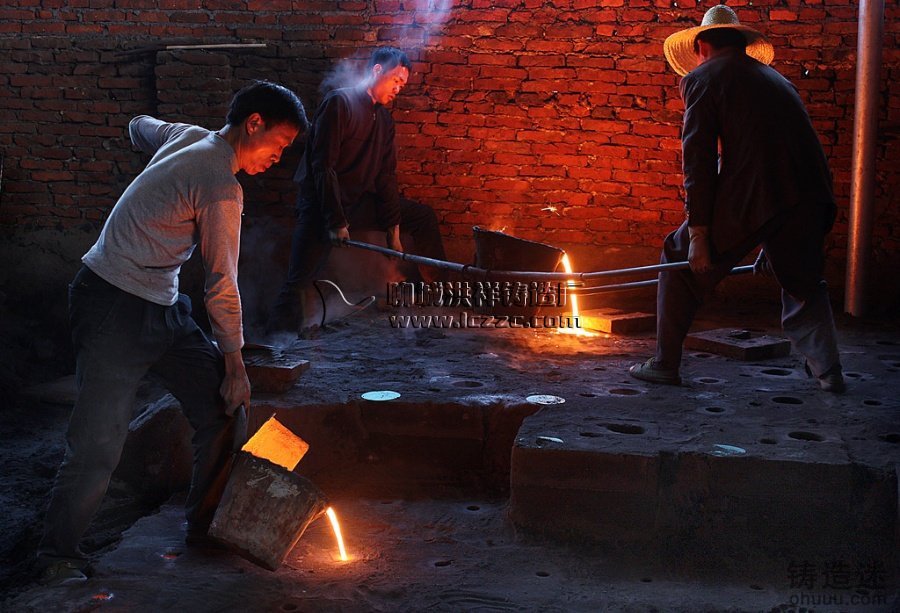

  铁水包分大包和小包,将电炉融化的铁水先倒入大包,然后再由大包的铁水分到给小包,工人端着小包将铁水倒入造好的型中。这个步骤危险系数较大,工人应做好防护措施。另外大厂浇注大型铸件,会使用到航吊之类的大型设备。

铁水包

  铁水大包

铁水包

  铁水小包

  七:清理设备

  本步骤所需设备:喷砂机

  浇注完帖税后,铸件在冷却后,工人将铸件在土里扒出来,需要简单用锤子震掉表面大部分土和砸掉浇口。然后扔入喷砂机里进行喷砂。

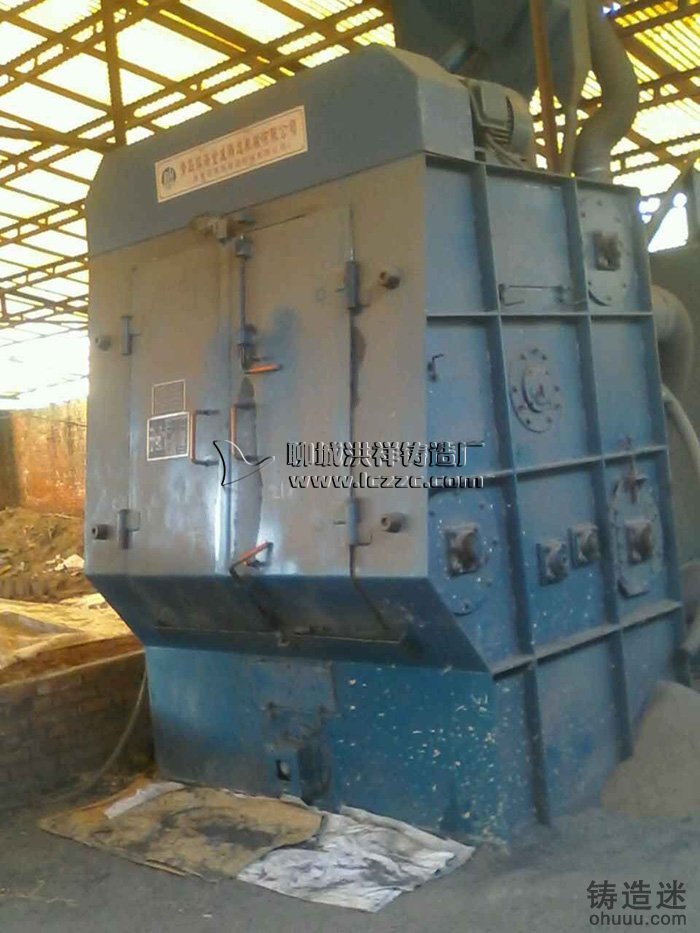

喷砂机

  喷砂机

喷砂后的铸件

  喷砂后的铸件

  八:铸件加工

  本步骤常用设备:砂轮、磨光机、切割机、车床

  铸件加工属于机加工的范围,一般机加工的设备大都能用到,但已超出铸造范围。一般铸造厂具备最基本的工具就可以,如砂轮、磨光机、切割机等,最好具备一台车床再好不过。

车床加工

  车床加工

  结语:任何工作都需要相互配合,刚刚起步的小型铸造厂不可能具备所有铸造工艺,并且有可能还不具备自己开模的能力和加工能力~可以和专门做模具和做机加工的合作,自己只负责铸造毛坯这一块。铸造是个传统的行业,也是值得敬佩的行业,虽然环保取缔小型传统铸造厂,干了一辈子的铸造,从此失业或专业!在此小编向老一辈铸造人致敬!!
